製品仕様

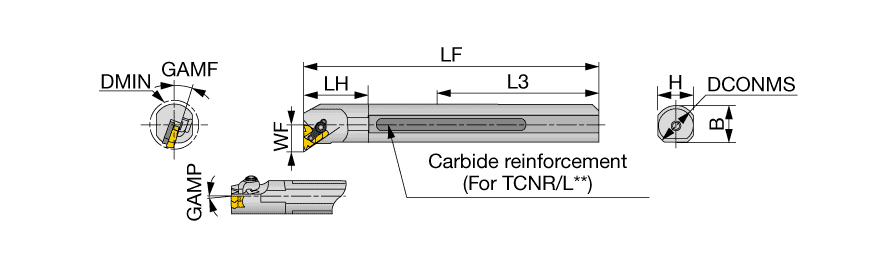

| 機械側取付部径 (DCONMS) | 32 mm | アプリケーション | | 内径ねじ切り加工 | |
| Minimum Bore Diameter (DMIN) | 38 mm | Functional Width (WF) | 21.9 mm |
| ヘッド長さ (LH) | 48 mm | Master Insert Identification (MIID) | 22IRN60 |
| 全長 (OAL) | 250 mm | ボディ材質 | Steel |
| シャンク高さ (H) | 30 mm | 工具タイプ | Internal Indexable Threading Tools |
| シャンク幅 (B) | 31 mm | メートル/インチ | Metric |
| Cutting Direction (HAND) | Right Hand | 単位 | M |
製品特徴
| 分類型番 | クランプオン式内径ねじ切りバイト、DT形のみスクリューオンまたはクランプオン兼用式 | 製品分類 | CNR/L |
| 備考 | (注) インサート押え金とボルトはセットになっています。 敷金には、これをシャンクに固定するねじがセットされています。 標準敷金は、左右勝手共用となっています。勝手によって表または裏をお使いください。 右勝手のホルダ(CNR...)には右勝手のインサート(**IR...)を、左勝手のホルダ(CNL...)には左勝手のインサート(**IL...)をご使用ください。 | メーカー | Tungaloy |
| COO | JAPAN |
備考
パッケージ重量 (ポンド)
1.5390
Name
Laydown Threading Indexable Holders
製品分類
CNR/L
メーカー
Tungaloy
構成部品
