製品仕様

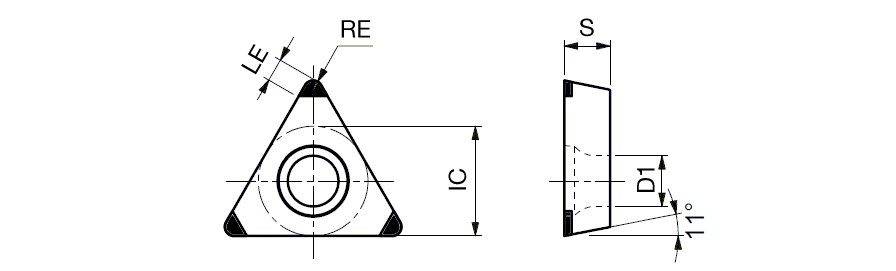

| 適合被削材 | | 硬い材料 | | 最小切込み | 0.05 mm |
| アプリケーション | | インサート | | 最大切込 (APMX) | 0.5 mm |
| コーナーR (RE) | 0.4 mm | 最小送り (ft(min)) | 0.03 mm/rev |
| 切刃長さ (L) | 16.5 mm | 最大送り (ft(max)) | 0.25 mm/rev |
| チップ厚み (S) | 4.76 mm | Clearance Angle Major (AN) | 11 Degrees |
| 内接円径 (IC) | 9.525 mm | 切削方向 (勝手) | Neutral |
| 切刃材質 | PCBN | ブレーカータイプ | FT-CBN |
| コーティング | TiAlN | メートル/インチ | Metric |
| 材質 | BXA20 | ボディ材質 | Carbide |
| 固定穴径 (D1) | 4.4 mm | 切刃有効長さ (LE) | 2.2 mm |
| 工具タイプ | Turn Ultra hard Inserts | 単位 | M |
製品特徴

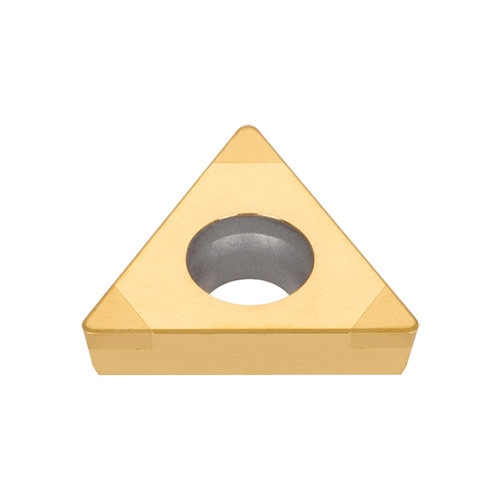

| 分類型番 | ポジ11°、M/G級、正三角形CBNインサート | 製品分類 | 3QP-TPM/GW |
| 備考 | 形番末尾の文字は、次の仕様を表します。 文字無し, SR：標準的な刃先処理 F : シャープエッジ E : ビビリの発生を抑制し、ワークの加工変形を低減する刃先処理 L : 逃げ面摩耗を低減する刃先処理 LF : バリを低減する刃先処理 LC : クレータ摩耗を低減する刃先処理 LH, H, HC : 欠損を低減する刃先処理 W, WL, WJ, WG : ワイパー | メーカー | Tungaloy |
| COO | JAPAN |
備考
パッケージ重量 (ポンド)
0.0150
Name
Turning Indexable Inserts
製品分類
3QP-TPM/GW
メーカー
Tungaloy
